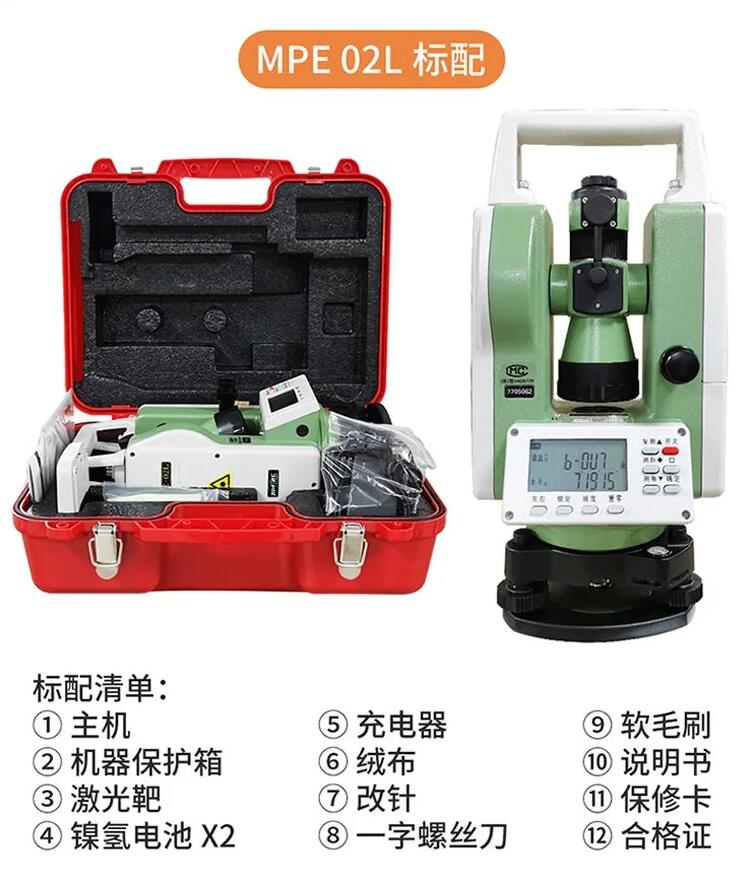

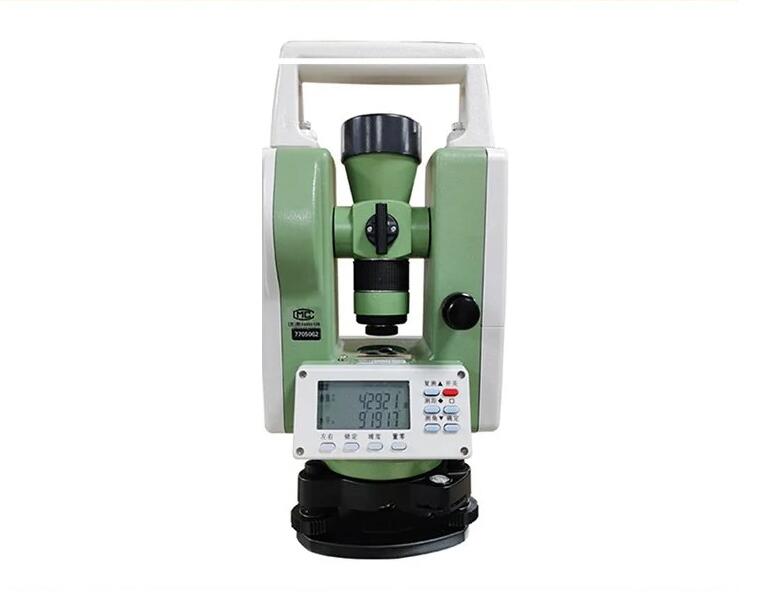

大地MPE-02L綠光激光經緯儀
一、概述：
數字化MPE綠光2″電子激光經緯儀。結構簡單，開機即能工作、不過零初始化，并且斷電數據不丟失，重新開機仍然顯示原來角度。 廣泛應用于各種道路、建筑、監理、水利、設備安裝、石油、船舶工程測量
性能特點：
? 新編碼度盤系統，角度測量數字化、智能化，工作穩定
? 雙面高清液晶面板
? 全中文顯示，便于操作
?一體化激光（綠光）設計，無需外加電池盒
? 品質保*， 高集成電路板，進口IC元器件，進口CCD傳感器
? 采用進口鋼軸系，進口潤滑油脂，金屬外殼，堅固*用
? 有傾斜傳感器，自動校正傾斜誤差
? 新設計密封圈，防水防塵
? 按鍵便于快捷操作，無需組合鍵
? 全*低功耗設計，大容量鎳氫電池，一塊電池可連續工作8小時
? 激光下對點，便于快速對中整平
? 綠光激光指向、測距，距離遠、清晰明亮
? 同軸式鎖緊螺旋和微調螺旋，方便測量
? 通用的功能模式，操作簡便規范
望遠鏡 | |
成像 | 正像 |
放大倍率 | 30X |
物鏡孔徑 | 47mm |
分辨率 | 3.75'' |
視場角 | 1o30′ |
視距 | 1m |
視距乘常數 | 1百 |
鏡筒長度 | 162mm |
角度測量 | |
測角方式 | 編碼（增量式測角可選） |
測角精度 | 2″ |
讀數 | 1″，5″，10″ |
測角單位 | 360°，400gon，6400mil |
豎直角0° 天頂0°，水平0° | |
激光器 | |
激光器波長 | 635nm |
激光器功率 | 10mw |
激光器功率 | Ⅱ |
激光測程 | 綠光300m |
光斑大小 | 5mm/100m |
光斑中心與視準軸偏差 | ≤5″ |
水準器 | |
長水準器 | 30″/2mm |
圓水準器 | 8′/2mm |
補償器 | |
系統 | 液體電容式 |
工作范圍 | ±3′ |
分辨率 | 1″ |
對中器（標配激光對中） | |
光學對中器 | |
成像 | 正像 |
放大倍數 | 3X |
調焦范圍 | 0.3m～∞ |
視場角 | 5° |
激光對中器 | |
激光器波長 | 650nm |
激光器功率 | 5mw |
激光等級 | Ⅱ |
有效測程 | 0～3m |
光斑大小 | 1mm/1.5m |
電池 | |
電源 | 可充電鎳氫電池 |
電壓 | 直流6V |
連續工作時間 | BDC1800mAh約12小時 |
溫度 | |
使用環境溫度 | -20℃～+45℃ |
尺寸及重量 | |
外形尺寸 | 180X166X355mm |
中心高 | 232mm |
重量 | 6.5kg |
