西雅圖三維經典建模案例展示 ——HxMap三維單體建模軟件構建
徠卡HxMap是一款針對三維單體建模的軟件,支持全自動化構建三維單體模型并進行紋理貼面;同時也支持利用影像和激光數據,通過人工采集建筑物輪廓線,半自動化方式構建三維單體模型。軟件不僅支持徠卡傳感器,也可支持其他廠家的傳感器。CityMapper混合傳感器是傾斜相機和激光雷達的完美結合,單次飛行不但可以獲取5個視角的高清傾斜影像,同時也可獲取高密度激光點云數據。HxMap高性能處理工作流與CityMapper相結合形成了智慧城市解決方案RealCity,隨著智慧城市發展,RealCity解決方案將在諸多領域有重要的應用價值。

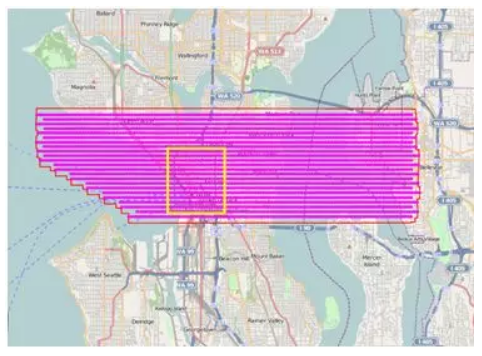

本次項目數據測區為美國西雅圖,共航飛了23條航線,項目選取了部分感興趣區域(下圖中黃色框選區域)進行從原始數據預處理到三維單體Demo模型構建的一體化流程,項目航飛具體情況如下:


三維建模Demo成果展示

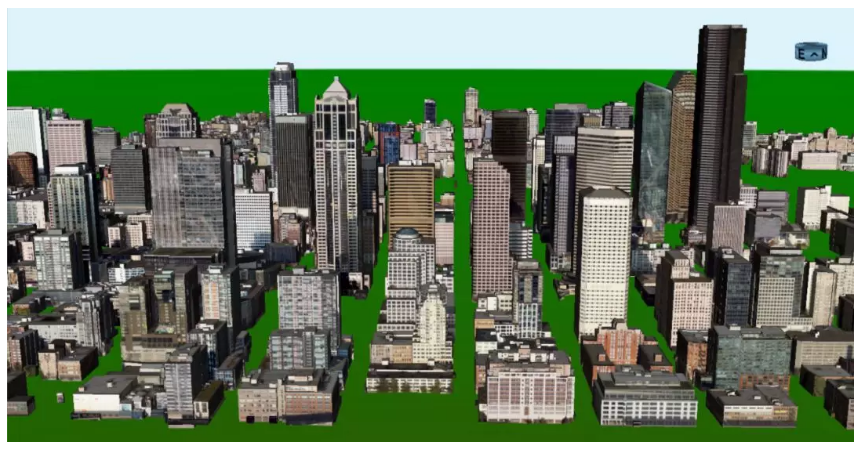

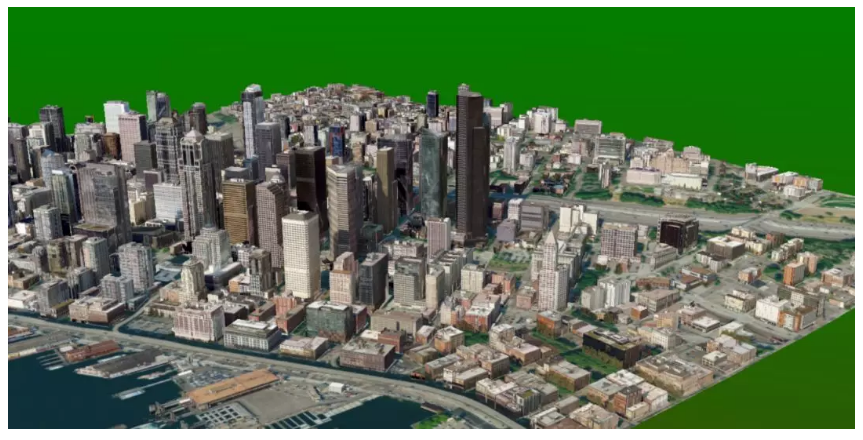

利用HxMap軟件對框選的感興趣區域原始數據進行從預處理到三維模型的構建,一體化處理流程,中間無需更換軟件平臺,處理流程方便快捷。模型成果文件有三維單體模型、測區DEM和DOM,將三類成果加載到展示平臺CityDiscover中,千里之外的西雅圖宛如眼前,三維實景場景真實、瀏覽平臺較為流暢,如下圖。

三維模型成果均為原生單體,后期可進行編輯并且掛接業務屬性,從而使得應用范圍(例如:日照分析、房產管理等)更加廣泛。

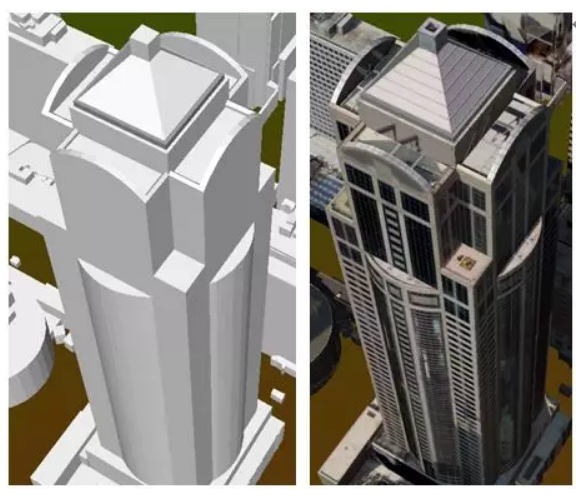

單體模型屋頂復雜細節和結構真實還原,建筑物側面結構真實精準勾勒出來

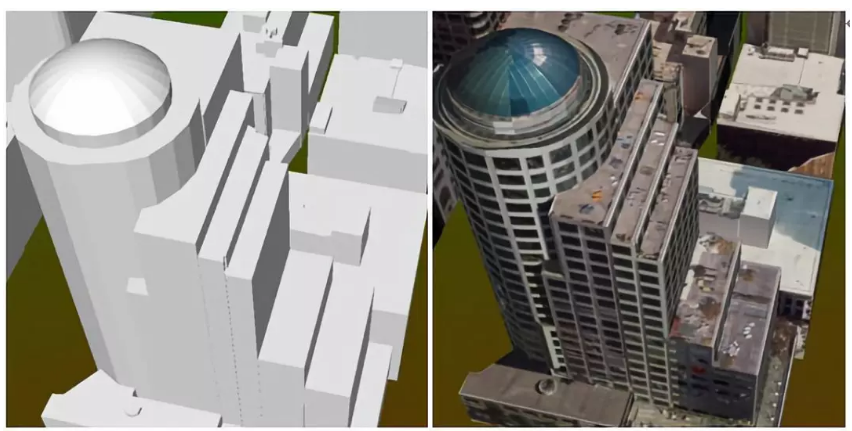

單體模型異型屋頂結構輕松獲取,HxMap軟件中有30多種常見建筑物屋頂結構庫,基本上涵蓋大多數的屋頂結構類型,軟件在構建單體模型時自動進行識別,并選擇合適屋頂類型

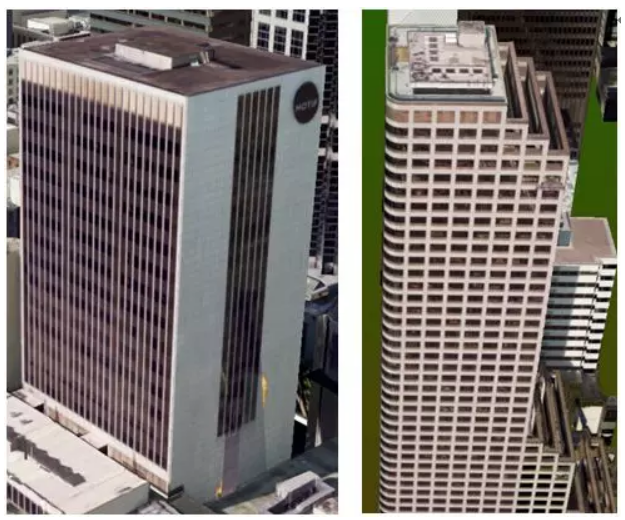

紋理貼面為全自動化,軟件自動選擇最合適紋理進行貼面,較為精準,無錯位情況,地理定向精度較高

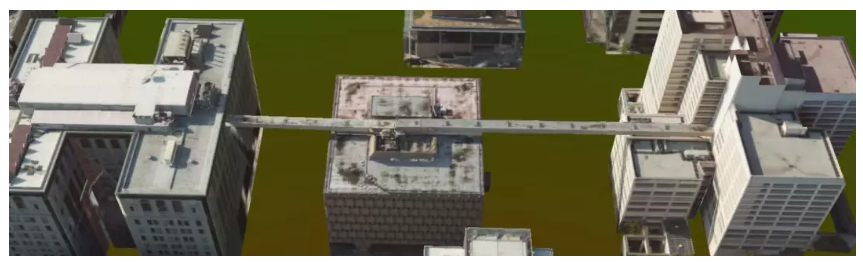

建筑物之間的連接的鏤空附件結構輕松展示出來,三維場景更加真實。
