徠卡全站儀大壩自動化監測方案
一、項目概況

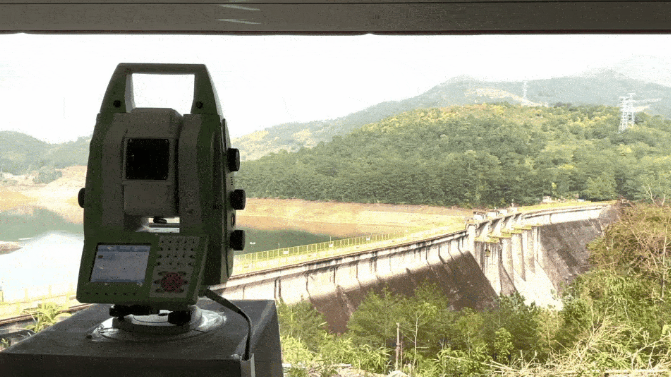

福建省某水力發電廠壩長約400米,壩高約70米,年發電量八億多千瓦時,2021年該電廠投入建設大壩外觀自動化監測系統,采用徠卡TM50全站儀+GeoMoS自動化監測方案,實現大壩監測全自動化。

二、系統組成
硬件:徠卡TM50全站儀*2、單棱鏡監測點*11、雙棱鏡監測點*13、徠卡溫度氣壓傳感器*2;
軟件:徠卡GeoMoS_CH;
通訊:光纖、TCP/IP、RS232及RS485通訊;
供電:220V交流電;
安防:觀測房、自動卷簾門、視頻監控;

三、方案設計
為了保證監測系統得到最準確的結果,并長期穩定地運行,本項目設計了多種提高自動化監測精度的方法及安防措施。

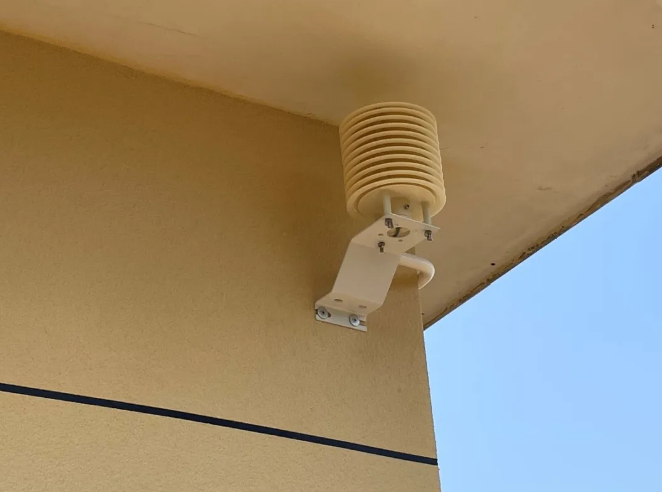

氣象傳感器
百葉箱內放置徠卡溫度氣壓傳感器,實時采集當前氣象信息,通過徠卡GeoMoS軟件讀取數據,實時進行氣象改正,進一步提高數據精度。.

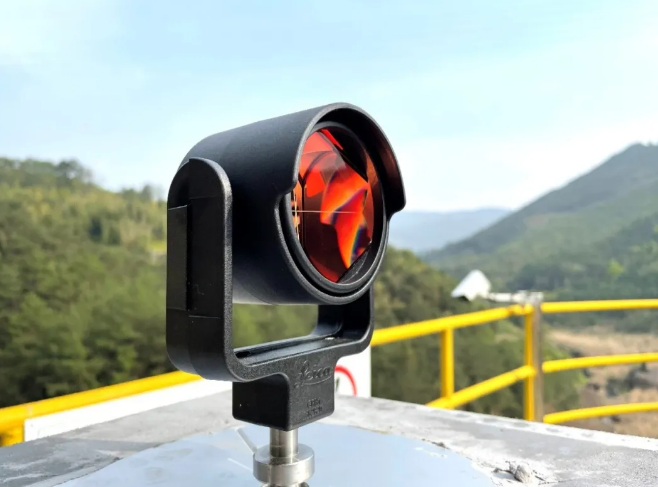

原裝棱鏡
原裝棱鏡有著優異的對中精度(<1mm)、統一的棱鏡常數,保證監測數據的準確性和可靠性。

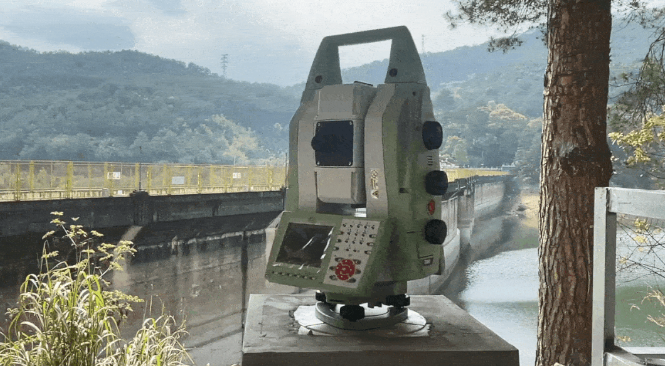

觀測房&自動門
觀測房能夠防塵、防雨、防盜,自動卷簾門在每次監測開始前會自動打開。

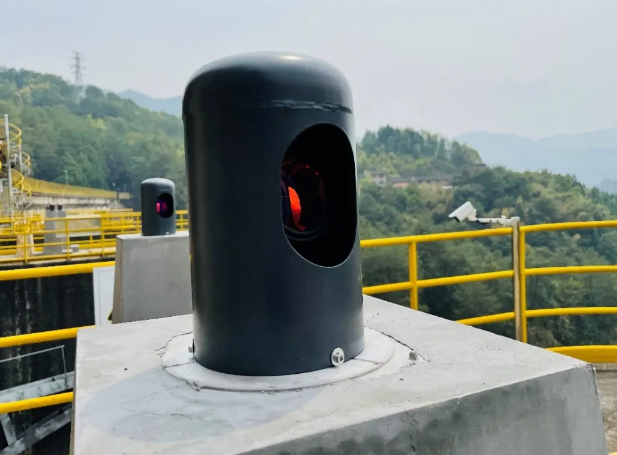

棱鏡保護罩
由于壩區非全封閉,壩上人來人往,好奇心會驅使部分過往的人對監測設備駐足觀看,用戶總是擔心棱鏡被轉動方向、被拿走?定制的不銹鋼棱鏡保護罩與底部對中盤牢牢扣緊,防止棱鏡被盜及誤碰。

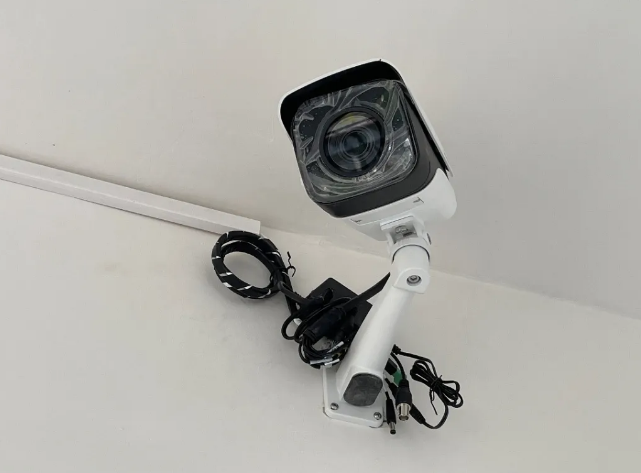

視頻監控
全天候監控,設備防盜。監測運行情況實時監控,查看儀器及卷簾門運行狀態。

變形區域外沒有合適的后視點?
監測項目經常遇到沒有合適位置安放后視點,這時,測站點本身也是穩定點。在特定條件下,如果周圍沒有條件選取后視點位置,多臺徠卡TM50全站儀可在測站點位觀測墩安裝后視點,然后互相照準作為后視方向。
想要變形方向更直觀?
取壩軸線作斷面,橫向位移平行軸線,縱向位移垂直于軸線,變形一目了然!
四、小結
徠卡水電自動化監測方案,實現24小時全天候自動化監測,徠卡TM50機器人全站儀在徠卡GeoMoS軟件控制下全自動完成數據采集、計算、處理和分析工作,對于超出閾值的部分實現實時多媒體預警功能。
徠卡GeoMoS水電自動化監測方案,具有監測速度快、頻率高、精度好的特點,適合無人值守的水電大壩使用,無論是夜間還是白天,都能實現連續不間斷工作,深得全國用戶的信賴。
